Треугольники в железной дороге

«Барселона», возможно, построила лучшие треугольники в футболе, но треугольники решали проблемы и задолго до того, как появился футбол.

«Барселона», возможно, построила лучшие треугольники в футболе, но треугольники решали проблемы и задолго до того, как появился футбол. Рассмотрим следующую проблему. Вы – мэр города, в который входят несколько пригородов. Вы хотите построить железную дорогу, которая соединит их. Но вам не хватает денег, поэтому вы хотите использовать наименьшее количество рельсовых путей. Как вы соедините все пригороды с минимальной длиной железнодорожных путей?

Рисунок 2.2 показывает три правдоподобных решения для четырех пригородов. Посмотрите на них и подумайте, какой из них использует наименьшее количество ресурсов.

Если мы применим знания тригонометрии из средней школы, мы сможем выяснить, какой вариант наиболее короткий.

Решение слева состоит из трех блоков: каждая сторона по длине равна блоку и для соединения нам необходимы три стороны.

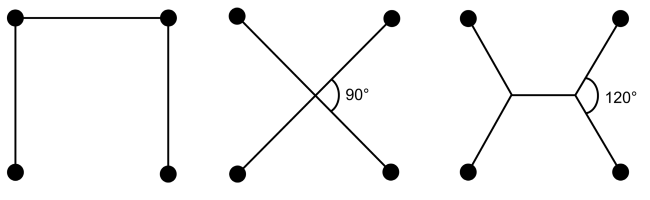

Рисунок 2.2. Три возможных решения для соединения четырех пригородов (круги) с наименьшей возможной длиной железной дороги (сплошные линии).

Решение посередине добавляет соединение в центр, разделяя область на четыре одинаковых треугольника. Длина каждой из двух пересекающихся линий может быть рассчитана с использованием теоремы Пифагора и равна ?2. Общая длина равна ?2 + ?2 = 2,82 блока. Это решение похоже на расположение Хидегкути между полузащитой и форвардами или на то, как «Барселона» использует Месси. Добавление дополнительных точек дает треугольники, которые уменьшают общую длину соединительных линий.

Если одна дополнительная точка соединения – это хорошо, то использование двух еще лучше. На рисунке 2.2 длина правой структуры составляет 1 + ?3 = 2,73 блока[13] – это наименьшее из всех решений. И снова задействованы треугольники. Три ответвления выходят из точек соединения под углом 120°. Как это часто бывает в математике, самая красивая и наиболее сбалансированная форма является лучшим решением.

Решение проблемы эффективного соединения четырех точек на квадрате было непростым (не могу сказать точно, сколько мэров справилось с этим). Но это задача для начинающих. Если хотите бросить себе настоящий вызов, попробуйте найти решение для пяти точек на углах пятиугольника. Ответом снова будут треугольники. Вопрос лишь в том, как их упорядочить. Если справитесь с пятью, попробуйте шесть точек в шестиугольнике. В последнем случае результатом станет совершенно новый тип решения, но он все еще включает в себя треугольники. Смотрите рисунок ниже.

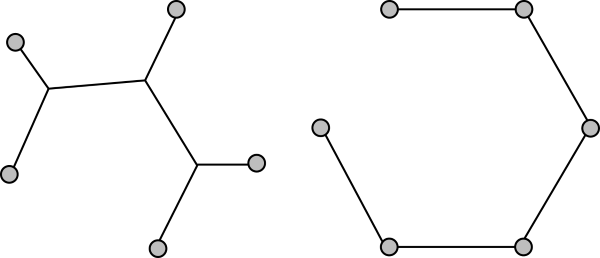

Ответ. Решение для пяти и шести точек.

Давайте сделаем проблему соединения пригородов действительно сложной. Попробуем решить эту проблему, если мы не знаем расположения пригородов или даже сколько их необходимо подключить. С такой проблемой постоянно сталкивается слизевик под названием Physarum polycephalum. Слизевики не имеют мозга и состоят всего из одной клетки. Их «тело» представляет собой сеть взаимосвязанных трубок, которые качают питательные вещества назад и вперед. Слизевиков можно обнаружить на лесной подстилке или деревьях. Обычно они покрывают площадь меньше монеты, однако они могут сжиматься в неблагоприятных условиях и разрастаться, если еды вдоволь.

Когда слизевики ищут еду, они решают проблему соединения пригородов. Вдохновленный этой идеей, мой японский коллега Тоси Накагаки решил проверить, смогут ли слизевики создать сеть метрополитена и скоростного трамвая Токио. Он и его коллеги разложили питание слизевиков в виде масштабной модели Большого Токио. Они положили овсяные хлопья в чашки Петри: одна большая посередине как отображение центра города и поменьше в местах, соответствующих Сибуе, Иокогаме, аэропорту в Тибе и другим близлежащим районам. Чтобы добиться соединения чашек с овсом, слизевики должны решить ту же проблему, которую разрешили японские градостроители при проектировании транспортной системы Токио. Могут ли слизевики формировать эффективные связи между своими продовольственными ресурсами?

Эксперименты прошли отлично[14]. Создать сеть треугольников, соединяющих овсяные хлопья, не составило им труда. Тоси сравнил решение слизевиков с реальной транспортной сетью в Токио и обнаружил, что, хотя они и не были идентичными, у них была схожая структура. Решение слизевиков было так же эффективно, как и специалистов по городскому планированию; помимо этого, они использовали близкое к реальному число связей для объединения овсяных хлопьев. Сравнение решений слизевиков и людей показано на рисунке 2.3.

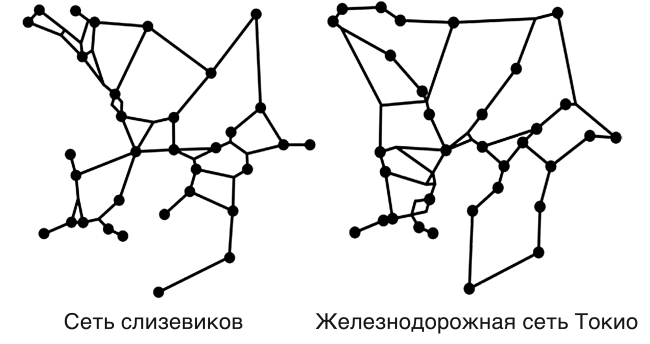

Рисунок 2.3. Сравнение сети, построенной слизевиками для объединения овсяных хлопьев (круги), расположенных в соответствии с пригородами Токио (слева), и реальной железнодорожной сети (справа). Воспроизводится с разрешения Американской ассоциации содействия развитию науки.

Соединения треугольников – главная особенность трубчатых сетей слизевиков. Некоторые овсяные хлопья становятся узлами, которые соединяются с другими точками, так что общая длина трубок остается небольшой.

Обратите внимание: углы в этих узловых пунктах велики, как и в футбольных схемах, и сеть распространяется равномерно во всех направлениях. Слизевики не строят наименьшую возможную сеть для объединения овсяных хлопьев: они создали несколько петель, обеспечив различные способы перемещения между одними и теми же точками. Тоси и его коллеги объяснили, что эти петли очень полезны, если структура повреждена или разрушена. Если одно звено в сети разорвано, слизевик все равно остается связанным и может передавать ресурсы по альтернативному маршруту. Это похоже на ситуацию с аварией на одном отрезке ветки метро. Если система хорошо спроектирована, то не придется отключать всю сеть из-за поломки на одной ветке.
